新型ソフトシール仕切弁 エクセルプロ

  • 新型ソフトシール仕切弁 エクセルプロ1
  • 新型ソフトシール仕切弁 エクセルプロ2
  • 新型ソフトシール仕切弁 エクセルプロ3
  • 新型ソフトシール仕切弁 エクセルプロ4
  • 新型ソフトシール仕切弁 エクセルプロ1
  • 新型ソフトシール仕切弁 エクセルプロ2
  • 新型ソフトシール仕切弁 エクセルプロ3
  • 新型ソフトシール仕切弁 エクセルプロ4

2022年 順次販売開始

呼び径 50mm~200mm
仕様

内ねじ式:JWWA B 120規格品

外ねじ式:JWWA B 120準拠品

最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ

商品の特徴

内ねじ式はJWWA B 120規格品、外ねじ式は準拠品の、フランジ形ソフトシール仕切弁です。内ねじ式は過度なトルクによる弁棒のまがり・めねじこまの損傷を防ぐ『ステムロック機能』付です。弁箱とふたの締付けをフランジレス化し、ナットレスになっているので、従来より軽量になっております。

商品のカタログ・資料

エクセルプロ総合カタログ(SYF仕総)

内ねじ式 カタログ(SYF1仕-4)

外ねじ式 カタログ(SYF2仕-1)

内ねじ式 2D CADデータ(DXF)

外ねじ式 2D CADデータ(DXF)

内ねじ式 3D CADデータ(STEP)

エクセルソフト仕切弁

  • エクセルソフト仕切弁1
  • エクセルソフト仕切弁1
呼び径 50mm~500mm
仕様 JWWA B 120規格品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ

商品の特徴

JWWA B 120の規格に適合したフランジ形ソフトシール仕切弁です。弁体はゴムライニングとなっており、止水性が高く弁底へのゴミ溜まりがありません。合理的な設計で、十分な強度と安定した機能を保ちながら、なおかつ軽量・コンパクトな製品です。



商品のカタログ・資料

カタログ(SRF1仕-3)

取扱説明書(TE仕R001-7)

技術資料(TB資R001-7)

2D CADデータ(DXF)

3D CADデータ(STEP)

PE管対応エクセルソフト仕切弁

  • PE管対応エクセルソフト仕切弁1
  • PE管対応エクセルソフト仕切弁1
呼び径 50mm~200mm
仕様 JWWA B 120準拠品
最高使用圧力 2種:0.75MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ ポリ 両挿

商品の特徴

JWWA B 120の規格に準拠したPE管両袖付きソフトシール仕切弁です。呼び径50~150mmはJWWA K 144規格、呼び径200mmはPTC K 03規格の耐震性に優れた水道配水用ポリエチレン管をボルトレス接合した、EF接合で配管可能なソフトシール仕切弁です。仕切弁本体はJWWA B 120に適合したエクセルソフト仕切弁をベースにしています。

商品のカタログ・資料

カタログ(SRP仕-4)

取扱説明書(TE仕R015-2)

技術資料(TB資R008-3)

2D CADデータ(DXF)

3D CADデータ(STEP)

EF片受口付PE管対応エクセルソフト仕切弁

  • EF片受口付PE管対応エクセルソフト仕切弁1
  • EF片受口付PE管対応エクセルソフト仕切弁1
呼び径 50mm~150mm
仕様 JWWA B 120準拠品
最高使用圧力 2種:0.75MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ ポリ 片受 片挿

商品の特徴

JWWA B 120の規格に準拠したPE管片受口付きソフトシール仕切弁です。JWWA K 144規格の耐震性に優れた水道配水用ポリエチレン管(片側挿し)をボルトレス接合した、EF接合可能なソフトシール仕切弁です。片側のみEF受口タイプになっております。仕切弁本体はJWWA B 120に適合したエクセルソフト仕切弁をベースにしています。

商品のカタログ・資料

カタログ(SRPU仕-4)

取扱説明書(TE仕R018-1)

技術資料(TB資R014-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

ジョイント形エクセルソフト仕切弁

  • ジョイント形エクセルソフト仕切弁1
  • ジョイント形エクセルソフト仕切弁2
  • ジョイント形エクセルソフト仕切弁3
  • ジョイント形エクセルソフト仕切弁1
  • ジョイント形エクセルソフト仕切弁2
  • ジョイント形エクセルソフト仕切弁3
呼び径 80(75)mm~250mm
仕様 JWWA B 120 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ ショルダー グルーブ ハウジング ヴィクトリック

商品の特徴

JWWA B 120規格に準拠した、仮設配管・プラント配管などの露出配管に多く採用されているハウジング継手(ショルダージョイント形、グルーブジョイント形、クラウンジョイント形)に対応したソフトシール仕切弁です。フランジ短管を介して施工する場合と比較して大幅に軽量化が図れるだけでなく、管路の省力化やトータルコストを低減することができます。

商品のカタログ・資料

カタログ(SRD1仕-3)

技術資料(TB資R011-2)

2D CADデータ(DXF)

塩ビ管対応エクセルソフト仕切弁

  • 塩ビ管対応エクセルソフト仕切弁1
  • 塩ビ管対応エクセルソフト仕切弁1
呼び径 50mm~150mm
仕様 JWWA B 120準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ VPO 両受

商品の特徴

JWWA B 120規格に準拠した、硬質塩化ビニル管や鋼管を直接バルブに挿入し接合可能なソフトシール仕切弁です。施工は、管を挿入後、ナットを締め付けるだけの簡単施工です。離脱防止時には爪リングが管外周をしっかりと押さえます。

商品のカタログ・資料

カタログ(SRV仕-3)

取扱説明書(TE仕R011-3)

技術資料(TB資R007-2)

接合要領書(TE仕R012-1)

2D CADデータ(DXF)

K形受挿しエクセルソフト仕切弁

  • K形受挿しエクセルソフト仕切弁1
  • K形受挿しエクセルソフト仕切弁1
呼び径 75mm~300mm
仕様 JWWA B 120規格準拠品
最高使用圧力

3種:1.0MPa

4種:1.6MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ 片挿

商品の特徴

JWWA B 120規格に準拠したK形の受口、挿し口付きソフトシール仕切弁です。管路の継手方向が統一され、施工性向上に貢献します。

商品のカタログ・資料

カタログ(SRK仕-3)

取扱説明書(TE仕R005-3)

技術資料(TB資R005-3)

2D CADデータ(DXF)

3D CADデータ(STEP)

外ねじ式エクセルソフト仕切弁

  • 外ねじ式エクセルソフト仕切弁1
  • 外ねじ式エクセルソフト仕切弁1
呼び径 50mm~500mm
仕様 JWWA B 120規格品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ

商品の特徴

JWWA B 120の規格に適合したフランジ形外ねじ式ソフトシール仕切弁です。弁体はゴムライニングとなっており、止水性が高く弁底へのゴミ溜まりがありません。合理的な設計で、十分な強度と安定した機能を保ちながら、なおかつ軽量・コンパクトな製品です。

商品のカタログ・資料

カタログ(SRF2仕-3)

取扱説明書(TE仕R001-6)

技術資料(TB資R001-7)

2D CADデータ(DXF)

露出配管用開度計付エクセルソフト仕切弁

  • 露出配管用開度計付エクセルソフト仕切弁1
  • 露出配管用開度計付エクセルソフト仕切弁2
  • 露出配管用開度計付エクセルソフト仕切弁3
  • 露出配管用開度計付エクセルソフト仕切弁1
  • 露出配管用開度計付エクセルソフト仕切弁2
  • 露出配管用開度計付エクセルソフト仕切弁3
呼び径 75mm~300mm
仕様 JWWA B 120 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用仕切弁 ソフト仕切弁 ソフトシール バルブ

商品の特徴

JWWA B 120規格に準拠した、仮設配管・プラント配管等の露出配管に最適な開度計付ソフトシール仕切弁です。開度が分からない内ねじ式ソフトシール仕切弁の開閉が一目でわかり安心してバルブ操作が可能です。フランジ形、ショルダージョイント形(S形)に対応しています。

商品のカタログ・資料

カタログ(SRFD仕-3)

2D CADデータ(DXF)

ステンレス製仕切弁 SUSGATE

  • ステンレス製仕切弁 SUSGATE1
  • ステンレス製仕切弁 SUSGATE2
  • ステンレス製仕切弁 SUSGATE1
  • ステンレス製仕切弁 SUSGATE2



呼び径 75mm~200mm
仕様 JWWA B 122 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

Print

ステンレス製仕切弁 SUS仕切弁 サスゲート

商品の特徴

JWWA B 122規格をベースに本体をオールステンレス製にしたメタルシート仕切弁です。耐食性・耐久性に優れ、海沿い・露出配管・屋外配管等に長期間安心してご使用いただけます。ロストワックス鋳造法で美しい外観とともに品質が向上しています。

商品のカタログ・資料

カタログ(SUS仕-3)

取扱説明書(TE仕H004-2)

技術資料(TB資H002-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

スイング式逆止弁

  • スイング式逆止弁1
  • スイング式逆止弁1
呼び径 50mm-100mm
仕様
最高使用圧力

7.5K:0.75MPa

10K:1.0MPa

商品の特徴

管路内の流体の流れを一方向に保ち、逆流を防止します。シンプルな構造ですので作動が確実であり、優れた耐久性を備えておりますので長期間安心してご使用いただけます。面間寸法はJIS B 2031と同じです。

商品のカタログ・資料

取扱説明書(TE逆N002-3)

技術資料(TB資N001-2)

開閉台各種(丸ハンドル式、ベベルギヤー、電動等)

  • 開閉台各種(丸ハンドル式、ベベルギヤー、電動等)1
  • 開閉台各種(丸ハンドル式、ベベルギヤー、電動等)1

商品の特徴

バルブの開閉操作を手近でできない場合に スピンドルを継足し操作軸を延長することにより離れた場所で開閉作業を行う装置です。開度計付・密閉式減速機付・電動式など各種取扱いしております。

フランジレスメタルシート仕切弁

  • フランジレスメタルシート仕切弁1
  • フランジレスメタルシート仕切弁2
  • フランジレスメタルシート仕切弁3
  • フランジレスメタルシート仕切弁4
  • フランジレスメタルシート仕切弁5
  • フランジレスメタルシート仕切弁1
  • フランジレスメタルシート仕切弁2
  • フランジレスメタルシート仕切弁3
  • フランジレスメタルシート仕切弁4
  • フランジレスメタルシート仕切弁5
呼び径

75mm~300mm(挿し口×挿し口)
75mm~100mm(挿し口×フランジ)
75mm(挿し口×塩ビ管受口)

仕様 準JWWA B 122 規格品
最高使用圧力

2種:0.75MPa(挿し口×フランジ・挿し口×塩ビ管受口)
3種:1.0MPa

滋賀県発の鉛レス銅合金ビワライトを使用しています。

ビワライトロゴマーク鉛レス銅合金ビワライトのHP(外部リンク)

水道用メタルシート仕切弁 バルブ フランジなし

商品の特徴

準JWWA B 122規格の仕切弁です。挿し口×挿し口タイプは、メタルシート仕切弁を各種鋳鉄管にフランジレスにて接続することが可能になりました。GX形鋳鉄管にはG-Link・P-Linkを、K形鋳鉄管には離脱防止押輪を使用することで、管路の耐震性を向上することができます。
挿し口×フランジタイプは、PE管・塩ビ管・鋼管等へのフランジを使った変換接続が可能です。
挿し口×塩ビ管受口タイプは、硬質塩化ビニル管や鋼管を直接バルブに挿入し接合が可能です。

(公社)日本水道協会検査員様立ち合いのもと、JWWA B 120 水道用ソフトシール仕切弁GX形継手の
性能試験を、両挿し口にGX形ダクタイル鋳鉄管P-Link、G-Linkを接合して実施し、合格しております。
(代表呼び径にて実施)

商品のカタログ・資料

カタログ(SHM仕-7)

2D CADデータ(DXF)

3D CADデータ(STEP) 挿し口×挿し口のみ



トルクリミッター(キャップ用過トルク防止ユニット)

  • トルクリミッター(キャップ用過トルク防止ユニット) 1
  • トルクリミッター(キャップ用過トルク防止ユニット) 2
  • トルクリミッター(キャップ用過トルク防止ユニット) 3
  • トルクリミッター(キャップ用過トルク防止ユニット) 1
  • トルクリミッター(キャップ用過トルク防止ユニット) 2
  • トルクリミッター(キャップ用過トルク防止ユニット) 3
設定トルク

50、100、150、200N・m (左右両開き対応)

材質 ステンレス(SCS13)製
塗装 無塗装
質量 約3Kg



商品の特徴

トルクリミッターは、バルブの破損や弁棒の曲がり、めねじこまの損傷を起こさない適切な締め込みトルクを知り、バルブの破損を防ぐことをサポートする製品です。作業者のトレーニング用として、また実作業での製品の破損防止に活用いただけます。

商品のカタログ・資料

カタログ(TRL継-3)

SHJグレート形仕切弁(鉛レス仕切弁)

  • SHJグレート形仕切弁(鉛レス仕切弁)1
  • SHJグレート形仕切弁(鉛レス仕切弁)1
呼び径 50mm~300mm
仕様 JWWA B 122 規格品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

滋賀県発の鉛レス銅合金ビワライトを使用しています。

ビワライトロゴマーク鉛レス銅合金ビワライトのHP(外部リンク)

水道用メタルシート仕切弁 バルブ ベア入り仕切弁

商品の特徴

JWWA B 122規格の仕切弁です。内外面にエポキシ樹脂粉体塗装を施し締付ボルト・弁棒にステンレスを使用し耐食性が向上しています。さらに弁座とめねじこまに鉛レス銅合金ビワライト(CAC411)を採用することで鉛レス対応品となりました。

商品のカタログ・資料

カタログ(SHJ仕-3)

取扱説明書(TE仕H002-4)

技術資料(TB資H001-3)

2D CADデータ(DXF)

SHグレート形仕切弁

  • SHグレート形仕切弁1
  • SHグレート形仕切弁1
呼び径 350mm~500mm
仕様 旧 JIS B 2062 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用メタルシート仕切弁 大口径 バルブ

商品の特徴

弁棒ツバの上下にボールベアリングを装着した低トルクで快適な操作性を実現した安心のメタルシート仕切弁です。ボールベアリングは密閉されており、高性能リチュームグリースにより長年快適に操作していただけます。

商品のカタログ・資料

カタログ(SH仕-4)

取扱説明書(TE仕W004-5)

技術資料(TB資W001-3)

2D CADデータ(DXF)

スーパーマキシ(異種管継手)

  • スーパーマキシ(異種管継手) 1
  • スーパーマキシ(異種管継手) 2
  • スーパーマキシ(異種管継手) 3
  • スーパーマキシ(異種管継手) 1
  • スーパーマキシ(異種管継手) 2
  • スーパーマキシ(異種管継手) 3
呼び径 50mm-600mm
形式

ストレート(同径接手)

ステップ(異径接手)

エンドキャップ(管帽)

塗装 内外面エポキシ樹脂粉体塗装
最高使用圧力 16K相当

商品の特徴

外径が異なった様々な管種に対応した異種管継手です。柔軟性のあるブラケットで構成されたSupaGripにより、鋳鉄管・ポリエチレン管・塩ビ管・石綿管・鋼管・ステンレス管などの、幅広い管種に対応し、緊急時の漏水管修理等に効果を発揮します。呼び寸法はストレート(同径)・エンドキャップ(管帽)が50~600、ステップ(異径)が50-65~250-300がございます。それぞれ水道用(上水・下水・農水)、ガス用をご用意しております。※ 日本水道協会検査外品です。

商品のカタログ・資料

カタログ(SPM継-4)

施工要領(TE継T001-4)

グリップセグメント交換要領(TE継T002-1)

ブラケット交換要領(TE継T003-1)

メタルシート仕切弁

  • メタルシート仕切弁1
  • メタルシート仕切弁1
呼び径 50mm~500mm
仕様 JWWA B 122 規格品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用 バルブ

商品の特徴

JWWA B 122 規格のメタルシート仕切弁です。呼び径300mm以下は弁棒・締付ボルトにステンレスを採用し、耐久性・耐食性が向上しています。内外面に標準でエポキシ樹脂粉体塗装を施しており、錆等の発生が抑えられ赤水防止に最適です。

商品のカタログ・資料

カタログ(B122仕-3)

取扱説明書 SHJ形 50-200mm(TE仕H003-3)

取扱説明書 250-500mm(TE仕H001-4)

2D CADデータ(DXF)

ギア付仕切弁

  • ギア付仕切弁1
  • ギア付仕切弁1
呼び径 600mm~900mm
仕様 JWWA B 131 規格品、規格準拠品
最高使用圧力 2種:0.75MPa

商品の特徴

JWWA B 131規格に準拠したメタルシート仕切弁です。

クワガタ(ホック)レバー式補修弁(ステンレス製)

  • クワガタ(ホック)レバー式補修弁(ステンレス製)1
  • クワガタ(ホック)レバー式補修弁(ステンレス製)2
  • クワガタ(ホック)レバー式補修弁(ステンレス製)3
  • クワガタ(ホック)レバー式補修弁(ステンレス製)4
  • クワガタ(ホック)レバー式補修弁(ステンレス製)5
  • クワガタ(ホック)レバー式補修弁(ステンレス製)1
  • クワガタ(ホック)レバー式補修弁(ステンレス製)2
  • クワガタ(ホック)レバー式補修弁(ステンレス製)3
  • クワガタ(ホック)レバー式補修弁(ステンレス製)4
  • クワガタ(ホック)レバー式補修弁(ステンレス製)5
呼び径 75mm×100L
75mm×150L
75mm×200L
100mm×200L
仕様 JWWA 126 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa
(75mm×200L
100mm×200Lのみ)

Print

商品の特徴

JWWA B 126規格に準拠した、マンホール開栓器具に対応した、ホックタイプのレバー式ステンレス製補修弁です。マンホール内の補修弁を地上から操作することが可能になります。 開時はレバーが垂直に、閉時はレバーが水平になり、矢印・O-S表示とレバーの向きにより、開閉状態が一目瞭然です。※当社では耐震性向上、ウォーターハンマーによるパッキン飛び出し防止の為、上面GFタイプを標準としています。

商品のカタログ・資料

カタログ (SDS2補-3)

KUWAGATAレバー補修弁 操作方法について(TE補D006)

2D CADデータ(DXF)

原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)

  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)1
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)2
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)3
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)4
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)5
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)1
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)2
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)3
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)4
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ステンレス製)5
呼び径 D25形(ねじ込み形):接続ねじ R2、R3
D25形(フランジ形):接続径 50~100mm
D26形:75-200mm
仕様 ねじ込み形、フランジ形
最高使用圧力 1.0MPa

下水用空気弁 農水用空気弁 原水用空気弁

商品の特徴

原水、農水、下水用のステンレス製空気弁です。低位置のフロートと三角すい型弁箱により生まれる空気層がごみや異物をブロックし、止水不良、作動不良を防止します。D26形はフランジ形のみ、D25形はナイロン樹脂製もございます。7.5K、16K仕様ご希望の場合はお問い合わせください。

商品のカタログ・資料

スペースエア総合カタログ(D25空総-2)

カタログD25(D25S空-3)

カタログD26(D26空-4)

D25取扱説明書(TE空A066-1)

D26取扱説明書(TE空A067-1)
D26 接続径75メンテナンス資料(TE空A068)
D26 接続径100メンテナンス資料(TE空A069)
D26 接続径150・200メンテナンス資料(TE空A070-1)

D25技術資料(TB資A022)

D26技術資料(TB資A021-1)

排気量・吸気量特性 D25(TB排A013-3)

排気量・吸気量特性 D26(TB排A014-4)

2D CADデータ(DXF)

旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット

  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット1
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット2
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット3
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット4
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット5
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット1
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット2
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット3
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット4
  • 旧型地下式消火栓 (JWWA B103-1991、B103-2000) 用 交換パッキンセット5
対応製品 旧型地下式消火栓 (JWWA B 103-1991、B103-2000用)
セット内容

・弁座(弁パッキン、SBR)…1個
・Oリング(SBR)…1個
・割りピン(C2700W)…1個
・組立用六角ボルトナット(M16×55、SUS304)…4本
 ※組立用ボルトナット付の場合

商品の特徴

旧型の地下式消火栓 JWWA B 103-1991、B103-2000用の交換パッキンセットです。
※現行品の地下式消火栓 JWWA B 103NXには対応しておりません。
下記のオンラインショップで購入いただけます。
地下式消火栓(JWWA B 103-1991、B-2000)用交換パッキンセット

旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット

  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット1
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット2
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット3
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット4
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット5
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット1
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット2
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット3
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット4
  • 旧型地下式消火栓 (JWWA B103-1969) 用 交換パッキンセット5
対応製品 旧型地下式消火栓 (JWWA B 103-1969用)
セット内容

・弁パッキン(SBR)…1個
・ガスケット(ひょうたんパッキン、SBR)…1個
・組立用六角ボルトナット(M16×70、SUS304)…5本
 ※組立用ボルトナット付の場合

商品の特徴

旧型の地下式消火栓 JWWA B 103-1969用の交換部品です。
※現行品の地下式消火栓 JWWA B 103NXには対応しておりません。
下記のオンラインショップで購入いただけます。
地下式消火栓(JWWA B 103-1969)用交換パッキンセット

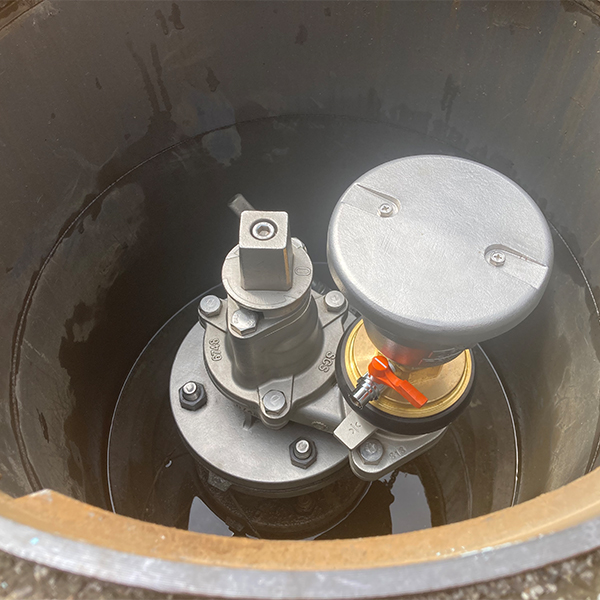

エアライト急速空気弁(ステンレス製)

  • エアライト急速空気弁(ステンレス製)1
  • エアライト急速空気弁(ステンレス製)2
  • エアライト急速空気弁(ステンレス製)3
  • エアライト急速空気弁(ステンレス製)4
  • エアライト急速空気弁(ステンレス製)5
  • エアライト急速空気弁(ステンレス製)1
  • エアライト急速空気弁(ステンレス製)2
  • エアライト急速空気弁(ステンレス製)3
  • エアライト急速空気弁(ステンレス製)4
  • エアライト急速空気弁(ステンレス製)5
呼び径

小型 13mm-25mm

従来 75、100、150mm

仕様 JWWA 137 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa
4種:1.6MPa
5種:2.0MPa

Print

商品の特徴

JWWA B 137規格に準拠した、ステンレス製の急速空気弁です。軽量でコンパクトなため、施工やメンテナンスを容易に行うことが可能です。25mmと75mmは16K-20Kの高圧仕様にも短納期で対応しております。75mm,100mmには配管取付用のねじを標準採用しており、配管を取付けることで空気弁の作動時に発生する噴水の飛散を防止し、本管の腐食を防ぎます。2018年にラインナップした高耐食性ステンレスSCS14製は、塩害対策にも最適な製品です。

商品のカタログ・資料

カタログ(SAS1空-4)

取扱説明書(TE空A032-7)

13mm-25mm技術資料(TB資A018-2)

75、100、150mm技術資料(TB資A013-3)

13-25mmメンテナンス資料(TE空A057-1)

75-100mmメンテナンス資料(TE空A046-2)

150mmメンテナンス資料(TE空A058-1)

25mm空気弁用応急町野口金の取付手順(TE空A045-1)

75-100mm空気弁用応急町野口金の取付手順(TE空A047-2)

2D CADデータ(DXF)

3D CADデータ(STEP)

※この埋め込み動画はIE (Internet Explore)では再生できません。その他ブラウザでご覧ください。

ステンレス製補修弁サストップ

  • ステンレス製補修弁サストップ1
  • ステンレス製補修弁サストップ2
  • ステンレス製補修弁サストップ3
  • ステンレス製補修弁サストップ1
  • ステンレス製補修弁サストップ2
  • ステンレス製補修弁サストップ3
呼び径 75mm×100L
75mm×150L
75mm×200L
100mm×200L
仕様 JWWA 126 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa
(75mm×200L
100mm×200Lのみ)

Print

商品の特徴

JWWA B 126規格に準拠した、、弁箱、弁体をはじめとした主要部品にステンレスを採用し、耐食性・耐久性を高めたハイグレード補修弁。管路の長寿命化に貢献します。SUSCAMEL消火栓・エアライト急速空気弁等と合わせてご使用ください。2018年にラインナップした高耐食性ステンレスSCS14製は、塩害対策にも最適な製品です。※当社では耐震性向上、ウォーターハンマーによるパッキン飛び出し防止の為、上面GFタイプを標準としています。

商品のカタログ・資料

カタログ(SDS補-3)

取扱説明書(TE補D004-2)

技術資料(TB資D002-3)

2D CADデータ(DXF)

3D CADデータ(STEP)

ステンレス製急速空気弁クラシックプラス Classic Plus

  • ステンレス製急速空気弁クラシックプラス Classic Plus1
  • ステンレス製急速空気弁クラシックプラス Classic Plus2
  • ステンレス製急速空気弁クラシックプラス Classic Plus1
  • ステンレス製急速空気弁クラシックプラス Classic Plus2
呼び径 25mm
仕様 JWWA 137 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa

Print

商品の特徴

JWWA B 137規格に準拠した、フロート弁体が従来型、球体のステンレス製急速空気弁です。鋳鉄製に比べ、低温脆性(もろくなり割れやすくなること)が大変低いことから冬期も安心してご使用いただけます。ふた部分に配管取付用ねじ加工が標準で施されています。排気口がR2インチと大きいため、排水用配管を取り付けても、排気量は落ちません。2018年にラインナップした高耐食性ステンレスSCS14製は、塩害対策にも最適な製品です。

商品のカタログ・資料

カタログ(SAGS空-4)

取扱説明書(TE空A056-2)

技術資料(TB資A020-1)

メンテナンス資料(TE空A055-1)

2D CADデータ(DXF)

凍結破損防止RS-3形急速空気弁(ステンレス製)

  • 凍結破損防止RS-3形急速空気弁(ステンレス製)1
  • 凍結破損防止RS-3形急速空気弁(ステンレス製)2
  • 凍結破損防止RS-3形急速空気弁(ステンレス製)3
  • 凍結破損防止RS-3形急速空気弁(ステンレス製)1
  • 凍結破損防止RS-3形急速空気弁(ステンレス製)2
  • 凍結破損防止RS-3形急速空気弁(ステンレス製)3
呼び径 13mm-25mm
仕様 JWWA 137 規格準拠品
最高使用圧力

2種:0.75MPa
3種:1.0MPa

Print

商品の特徴

JWWA B 137規格に準拠した、凍結破損防止のステンレス製急速空気弁です。凍結した時の体積増加をバネで吸収する機能を追加することで冬期でも安心してご使用いただけます。ステンレス製であるため耐食性・耐久性に優れております。

商品のカタログ・資料

カタログ(SAR空-4)

取扱説明書(TE空A033-3)

技術資料(TB資A008-2)

メンテナンス資料(TE空A029-2)

空気弁用応急町野口金の取付手順(TE空A048-1)

 2D CADデータ(DXF)

 3D CADデータ(STEP)

ステンレス製弁体収納式地下式消火栓 サスキャメル

  • ステンレス製弁体収納式地下式消火栓 サスキャメル1
  • ステンレス製弁体収納式地下式消火栓 サスキャメル2
  • ステンレス製弁体収納式地下式消火栓 サスキャメル3
  • ステンレス製弁体収納式地下式消火栓 サスキャメル4
  • ステンレス製弁体収納式地下式消火栓 サスキャメル5
  • ステンレス製弁体収納式地下式消火栓 サスキャメル1
  • ステンレス製弁体収納式地下式消火栓 サスキャメル2
  • ステンレス製弁体収納式地下式消火栓 サスキャメル3
  • ステンレス製弁体収納式地下式消火栓 サスキャメル4
  • ステンレス製弁体収納式地下式消火栓 サスキャメル5
呼び径 75mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

CAMELOGO(最新) g_type2016_d Print

ステンレス製消火栓 弁体収納式 弁体収納構造 地下式消火栓

商品の特徴

JWWA B 103規格をベースに、本体をステンレスにし耐食性を向上させたステンレス製の弁体収納式地下式消火栓です。業界初の「弁体収納式」を採用することで製品の小形化とスムーズな流路を確保します。口金とキャップに80mmの段差を設け、消火の際の安全性・操作性を最大限確保しました。単口消火栓、排気弁付消火、空気弁付消火栓 コック付、多目的ボールコック付の4種類をご用意しております。排気弁付は、圧力下排気を行うステンレス製逆流防止機能付きを採用。空気弁付は、JWWA B 137規格の性能のステンレス製小形急速空気弁を採用し、ボールコックは操作がしやすいロングレバータイプ。※2016年度グッドデザイン特別賞〔ものづくり〕、グッドデザインベスト100を受賞しました。

商品のカタログ・資料

サスキャメル総合カタログ(SFAS消総-4)

カタログ(SFAS消-4)

取扱説明書(TE消F029-2)

技術資料(TB資F022-3)

排気弁部メンテナンス資料(TE空A034)

空気弁部メンテナンス資料(TE空A057)

簡易脱着式圧力計の取付手順(TE空A049-1)

水抜き栓作動原理(TE消F030-1)

グッドデザイン特別賞受賞案内

2D CADデータ(DXF)

エアエルフ空気弁(ステンレス製不凍結形 副弁機能付)

  • エアエルフ空気弁(ステンレス製不凍結形 副弁機能付)1
  • エアエルフ空気弁(ステンレス製不凍結形 副弁機能付)2
  • エアエルフ空気弁(ステンレス製不凍結形 副弁機能付)3
  • エアエルフ空気弁(ステンレス製不凍結形 副弁機能付)1
  • エアエルフ空気弁(ステンレス製不凍結形 副弁機能付)2
  • エアエルフ空気弁(ステンレス製不凍結形 副弁機能付)3
呼び径 25mm
仕様 JWWA 137 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa
4種:1.6MPa

Print

商品の特徴

JWWA B 137規格に準拠した、不凍結形 副弁機能付の空気弁です。主要部品はステンレス材を使用しております。本管の流水エネルギーにより 接水部は常に対流しているため、外気温がマイナスになった場合でも凍結しにくくなっております。また、高さ寸法を極力低くしたコンパクト設計であるだけでなく、空気弁の一部を立上管に直接挿入して設置するので据付高さを非常に低く抑えることができるため、橋梁添架などの高さ制限のあるような場所や浅層埋設が必要な場所でも設置可能です。

商品のカタログ・資料

カタログ(SAE空-5)

取扱説明書(TE空A035-2)

取扱説明書 配管取付用(TE空A036-2)

技術資料(TB資A011-2)

メンテナンス資料(TE空A030-1)

メンテナンス資料 配管取付用(TE空A039-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

※この埋め込み動画はIE (Internet Explore)では再生できません。その他ブラウザでご覧ください。

ラクラク(簡易分解式水道用急速空気弁)

  • ラクラク(簡易分解式水道用急速空気弁)1
  • ラクラク(簡易分解式水道用急速空気弁)2
  • ラクラク(簡易分解式水道用急速空気弁)1
  • ラクラク(簡易分解式水道用急速空気弁)2
呼び径 25mm
仕様 JWWA 137 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa
4種:1.6MPa

商品の特徴

JWWA B 137規格に準拠した、簡易分解式水道用急速空気弁です。独自の構造により最短約15秒で分解が可能です。(分解=圧抜き弁を開ける~フロート弁体案内を抜くまで)ドライバーなどの一般工具で簡単に分解でき、組み立ても簡単なメンテナンス性に優れた急速空気弁です。コンパクトな設計構造により軽量化を実現し、取り扱いもラクラクです。町野式口金を取り付ければ、洗管、臨時給水口、水圧測定など幅広い用途でご使用いただけます。

商品のカタログ・資料

カタログ(GAR空-5)

取扱説明書(TE空A054-2)

技術資料(TB資A016-1)

メンテナンス資料(TE空A052-1)

メンテナンス資料 町野式口金内蔵タイプ(TE空A053-1)

2D CADデータ(DXF)

玉押器対応型急速空気弁

  • 玉押器対応型急速空気弁1
  • 玉押器対応型急速空気弁2
  • 玉押器対応型急速空気弁1
  • 玉押器対応型急速空気弁2
呼び径 75mm-200mm
仕様 JWWA 137 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa

商品の特徴

JWWA B 137規格に準拠した、専用玉押器の取付けに対応した急速空気弁です。玉押器本体を取付けることにより、空気弁からの強制排気、管路の洗浄、給水作業等様々な用途に空気弁をお使いいただけます。東京都水道局水道用配管材料仕様書に適合しています。※玉押器本体の取扱いはございません。

商品のカタログ・資料

カタログ(SAT空-6)

取扱説明書(TE空A041-2)

メンテナンス資料(TE空A037-1)

2D CADデータ(DXF)

エアライト急速空気弁(ステンレス製)町野式接続タイプ

  • エアライト急速空気弁(ステンレス製)町野式接続タイプ1
  • エアライト急速空気弁(ステンレス製)町野式接続タイプ2
  • エアライト急速空気弁(ステンレス製)町野式接続タイプ3
  • エアライト急速空気弁(ステンレス製)町野式接続タイプ1
  • エアライト急速空気弁(ステンレス製)町野式接続タイプ2
  • エアライト急速空気弁(ステンレス製)町野式接続タイプ3
呼び径 25mm
仕様 JWWA 137 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa

商品の特徴

地下式消火栓の立ち上がり管に溜まった空気を抜くことができる、ステンレス製急速空気弁です。接続部は町野式メス65A金具となっている為、地下式消火栓の口金部に簡単に取付け・取外しすることができます。安全に取り外しを行う為の圧抜き弁は、操作しやすいコック式です。

商品のカタログ・資料

カタログ(SAS2空-4)

 2D CADデータ(DXF)

弁体収納式地下式消火栓 キャメル

  • 弁体収納式地下式消火栓 キャメル1
  • 弁体収納式地下式消火栓 キャメル2
  • 弁体収納式地下式消火栓 キャメル3
  • 弁体収納式地下式消火栓 キャメル4
  • 弁体収納式地下式消火栓 キャメル5
  • 弁体収納式地下式消火栓 キャメル1
  • 弁体収納式地下式消火栓 キャメル2
  • 弁体収納式地下式消火栓 キャメル3
  • 弁体収納式地下式消火栓 キャメル4
  • 弁体収納式地下式消火栓 キャメル5
呼び径 75mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

CAMELOGO(最新)

弁体収納式消火栓 浅埋 地下式消火栓 弁体収納構造

商品の特徴

JWWA B 103規格をベースに、業界初の「弁体収納式」を採用することで製品の小形化とスムーズな流路を確保します。口金とキャップに80mmの段差を設け、消火の際の安全性・操作性を最大限確保しました。単口消火栓、排気弁付消火、空気弁付消火栓 コック無、空気弁付消火栓 コック付の4種類をご用意しております。排気弁付は、圧力下排気を行うステンレス製逆流防止機能付きを採用。空気弁付は、JWWA B 137規格の性能のステンレス製小形急速空気弁を採用。コック付には凍結破損防止機能付ボール弁体を採用。2014年意匠登録済製品

商品のカタログ・資料

カタログ75mm(SFA1消-4)

取扱説明書(TE消F025-2)

技術資料(TB資F017-3)

排気弁部メンテナンス資料(TE空A034)

空気弁部メンテナンス資料(TE空A057)

水抜き栓作動原理(TE消F030-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

弁体収納式地下式排水栓 キャメル50

  • 弁体収納式地下式排水栓 キャメル501
  • 弁体収納式地下式排水栓 キャメル501
呼び径 50mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

CAMELOGO(最新)

弁体収納式消火栓 排水栓 地下式消火栓 弁体収納構造 浅埋

商品の特徴

JWWA B 103規格がベースの、50mm配管用に適した排水栓です。業界初の「弁体収納式」を採用することで製品の小形化とスムーズな流路を確保します。口金とキャップに80mmの段差を設け、消火の際の安全性・操作性を最大限確保しました。横浜市水道局の排水栓仕様書に適合しています。地下式消火栓・給水栓としても利用可能です。※消火栓として御使用の際は、放水量に御注意下さい。

商品のカタログ・資料

キャメル50(SFA2消-4)

2D CADデータ(DXF)

B103NX 地下式消火栓

  • B103NX 地下式消火栓1
  • B103NX 地下式消火栓2
  • B103NX 地下式消火栓3
  • B103NX 地下式消火栓4
  • B103NX 地下式消火栓5
  • B103NX 地下式消火栓1
  • B103NX 地下式消火栓2
  • B103NX 地下式消火栓3
  • B103NX 地下式消火栓4
  • B103NX 地下式消火栓5
呼び径 単口75mm
双口 100mm
仕様 JWWA B 103 規格品
最高使用圧力 0.75MPa

東京都

商品の特徴

単口、双口ともにJWWA B 103規格の消火栓です。内外面ともエポキシ樹脂粉体塗装を施していますので、美観に優れ、赤水対策に最適です。単口は組立ボルトからナットを無くしたことにより、ねじ部が砂などから保護されるとともに、T形レンチ1本での分解が可能です。 弁体、弁棒、口金フランジにステンレスを採用しております。弁座押さえにハードロックナットを採用することで、弁座交換時の作業性が向上しました。少量排気(圧力下排気)のみを行う排気弁は、ステンレス製で逆流防止機能付です。急速空気弁はJWWA B 137規格の性能をクリアするエアライト急速空気弁(ステンレス製)です。

商品のカタログ・資料

カタログ(SFJ3消)

取扱説明書(TE消F031-1)

技術資料(TB資F026-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

旧型地下式消火栓B103用の交換パッキンセットを公開しています。
旧型地下式消火栓(JWWA B 103-1991、2000)用 交換パッキンセット
旧型地下式消火栓(JWWA B 103-1969)用 交換パッキンセット
※どちらもB103-NX地下式消火栓ではご使用頂けませんのでご注意下さい。

原水・農水・下水・雨水用空気弁スペースエア Space Air(ナイロン樹脂製)

  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ナイロン樹脂製)1
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ナイロン樹脂製)2
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ナイロン樹脂製)1
  • 原水・農水・下水・雨水用空気弁スペースエア Space Air(ナイロン樹脂製)2
呼び径 D25形(ねじこみ形) : 接続ねじ R2、R3
D25形(フランジ形):接続径 50~100mm
仕様 ねじこみ形、フランジ形
最高使用圧力 1.0MPa

下水用空気弁 農水用空気弁 原水用空気弁

商品の特徴

原水、農水、下水用のナイロン樹脂製空気弁です。低位置のフロートと三角すい型弁箱により生まれる空気層がごみや異物をブロックし、止水不良、作動不良を防止します。7.5K、16K仕様ご希望の場合はお問い合わせください。

商品のカタログ・資料

スペースエア総合カタログ(D25空総-2)

カタログ(D25空-3)

D25取扱説明書(TE空A066-1)

D25技術資料(TB資A022)

排気量・吸気量特性 D25(TB排A013-3)

2D CADデータ(DXF)

ウォーターボール消火栓

  • ウォーターボール消火栓1
  • ウォーターボール消火栓1
呼び径 75mm
仕様 JWWA B 135 規格品
最高使用圧力 0.75MPa

商品の特徴

JWWA B 135規格のボール式消火栓です。浅層埋設に対応することを目的に弁体をボールにすることで高さを抑えコンパクトかつ軽量化されています。2013年から、口金フランジをステンレス製に変更しました。錆の抑制とスタンドパイプの使用に耐えるよう、強度アップしております。

商品のカタログ・資料

カタログ(SFB消-4)

取扱説明書(TE消F027-2)

技術資料(TB資F020-2)

2D CADデータ(DXF)

水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)

  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)1
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)2
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)3
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)1
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)2
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)3
呼び径 ねじこみ形 : 接続ねじ R2、R3
フランジ形 : 接続径 50、75mm
仕様 ねじ込み形、フランジ形
最高使用圧力 1.6MPa

商品の特徴

ダイヤフラム構造の排気・排水機能がウォーターハンマーから空気弁や管路を保護するナイロン樹脂製空気弁です。

商品のカタログ・資料

カタログ (D70P空-3)

技術資料(TB資A023)

排気量・吸気量特性(TB排A016-3)

2D CADデータ(DXF)

ナイロン樹脂製空気弁エアスポット Air Spot

  • ナイロン樹脂製空気弁エアスポット Air Spot1
  • ナイロン樹脂製空気弁エアスポット Air Spot2
  • ナイロン樹脂製空気弁エアスポット Air Spot3
  • ナイロン樹脂製空気弁エアスポット Air Spot1
  • ナイロン樹脂製空気弁エアスポット Air Spot2
  • ナイロン樹脂製空気弁エアスポット Air Spot3
呼び径 DG10形 : 接続ねじ R3/4
D40形 : 接続ねじ R1、R2
仕様 ねじ込み形
最高使用圧力 DG10形: 1.0MPa
D40形: 1.6MPa

商品の特徴

農水、工業用水等に最適なナイロン樹脂製の水配管用空気弁です。圧力下排気機能だけでなく、吸排気機能も備えております。ローリングシール構造により、極低圧から高圧まで広範囲で止水性が良好です。接続ねじR2はウォーターハンマー防止構造オプションがございます。

商品のカタログ・資料

カタログ(DG10D40空-3)

取扱説明書 DG10(TE空A071)

排気量・吸気量特性 DG10(TB排A018-3)

排気量・吸気量特性 D40(TB排A017-2)

2D CADデータ(DXF)

SEM形 水道用地下式消火栓

  • SEM形 水道用地下式消火栓1
  • SEM形 水道用地下式消火栓2
  • SEM形 水道用地下式消火栓3
  • SEM形 水道用地下式消火栓1
  • SEM形 水道用地下式消火栓2
  • SEM形 水道用地下式消火栓3

2022年生産終了予定
※排気弁付、空気弁付は生産終了しております。(2022年1月)

呼び径 75mm、100mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

商品の特徴

JWWA B 103規格がベースの、当社オリジナルのSEM形地下式消火栓です。浅層埋設に対応したSEM-N形、従来埋設に対応したSEM-L形、2本の弁棒でそれぞれ独立した構造で個別の操作が可能な2弁式双口をラインナップしています。設置場所や設置環境、配管口径に応じ最適な消火栓をお選びいただけます。2013年から、口金フランジをステンレス製に変更しました。

商品のカタログ・資料

カタログ(SEM消220105)

取扱説明書 単口(TE消F016-2)

技術資料 単口(TB資F013-1)

2D CADデータ(DXF)※SEM-N形

2D CADデータ(DXF)※SEM-L形

2D CADデータ(DXF)※SEM-N 2弁式

原水・農水用空気弁スペースエアミニ Space Air Mini

  • 原水・農水用空気弁スペースエアミニ Space Air Mini1
  • 原水・農水用空気弁スペースエアミニ Space Air Mini1
呼び径 ねじこみ形 : 接続ねじ R1 1/4
フランジ形 : 接続径 75mm
仕様 ねじ込み形、フランジ形
最高使用圧力 1.0MPa

商品の特徴

原水、農水に最適な、ナイロン樹脂製の空気弁です。低位置のフロートと三角すい型弁箱により生まれる空気層がごみや異物をブロックし、止水不良、作動不良を防止します。フランジ形はフランジ口径75となっております。7.5K、16K仕様ご希望の場合はお問い合わせください。

商品のカタログ・資料

カタログ(D21空-3)

排気量・吸気量特性(TB排A015-3)

2D CADデータ(DXF)

ナイロン樹脂製空気弁エアスポットプロ Air Spot Pro

  • ナイロン樹脂製空気弁エアスポットプロ Air Spot Pro1
  • ナイロン樹脂製空気弁エアスポットプロ Air Spot Pro1
呼び径 接続ねじ Rc2
仕様 ねじ込み形
最高使用圧力 1.0MPa

商品の特徴

農水、工業用水等に最適な、ナイロン樹脂製の水配管用急速形空気弁です。圧力下排気機能だけでなく、吸排気機能も備えております。標準のナイロン樹脂製空気弁エアスポットより、多量の吸排気が行えます。ウォーターハンマー防止オプションもございます。

商品のカタログ・資料

カタログ(D43空-3)

排気量・吸気量特性(TB排A019-2)

2D CADデータ(DXF)

高圧(40K)用空気弁ハイプレッシャー High Pressure

  • 高圧(40K)用空気弁ハイプレッシャー High Pressure1
  • 高圧(40K)用空気弁ハイプレッシャー High Pressure2
  • 高圧(40K)用空気弁ハイプレッシャー High Pressure1
  • 高圧(40K)用空気弁ハイプレッシャー High Pressure2
呼び径 接続ねじ R1
仕様 ねじ込み形
最高使用圧力 4.0MPa

商品の特徴

高圧(40K)用の空気弁です。高圧ポンプ周りや高圧配管に最適です。鋳鉄製で、圧力下排気機能のみとなります。

商品のカタログ・資料

カタログ(S15空-3)

排気量特性(TB排A020-2)

2D CADデータ(DXF)

消火栓訓練用機器 トレーニングキャメル

  • 消火栓訓練用機器 トレーニングキャメル1
  • 消火栓訓練用機器 トレーニングキャメル2
  • 消火栓訓練用機器 トレーニングキャメル1
  • 消火栓訓練用機器 トレーニングキャメル2
呼び径 75mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

商品の特徴

地下式消火栓を使った消火訓練に最適な消火訓練用機器です。学校の運動場や公園等で実際に地域で設置されている水道用地下式消火栓を用いた消火訓練が可能になります。流入側に町野式の接続口を設けポンプ車や実際の消火栓から、口径65Aの消防ホースで水を送ることが可能です。※必要な時だけ必要な期間使えるレンタルサービスも行っております。

商品のカタログ・資料

カタログ(SFAT消-2)

取扱説明書(TE消F026-3)

ステンレス製地上式消火栓

  • ステンレス製地上式消火栓1
  • ステンレス製地上式消火栓1
呼び径 75mm、100mm
仕様 仕様書品
最高使用圧力 0.75MPa

商品の特徴

地上部は ステンレス材を使用しておりますので美観に優れ高い耐食性能を備えており長期間安心してご使用いただけます。本体は単口・打倒式単口・回転式単口・回転打倒式単口・双口・打倒式双口の種類がございます。弁体は引抜式となっており地下埋設部のコンクリート等を壊すことなく 弁体の修理を行うことができます。また弁箱に凍結防止用の排水装置が付いており冬期でも安心してご使用いただけます。

商品のカタログ・資料

取扱説明書(TE消F032-1)

技術資料(TB資F025-1)

2D CADデータ(DXF)

地上式消火栓

  • 地上式消火栓1
  • 地上式消火栓1
呼び径 75mm、100mm
仕様 仕様書品
最高使用圧力 0.75MPa

商品の特徴

本体は打倒式単口・回転式打倒式単口・打倒式双口・回転式打倒式双口の種類がございます。弁体は引抜式となっており地下埋設部のコンクリート等を壊すことなく 弁体の修理を行うことができます。また、弁箱に凍結防止用の排水装置が付いており冬期でも安心してご使用いただけます。

商品のカタログ・資料

取扱説明書(TE消F032-1)

技術資料(TB資F025-1)

2D CADデータ(DXF)

電子式アクチュエーター搭載電動弁

  • 電子式アクチュエーター搭載電動弁1
  • 電子式アクチュエーター搭載電動弁2
  • 電子式アクチュエーター搭載電動弁1
  • 電子式アクチュエーター搭載電動弁2

商品の特徴

新しい電子式アクチュエーターを搭載した各種電動弁です。(外ねじ式ソフト仕切弁、外ねじ式メタル仕切弁、流量調整形バタフライ弁、バタフライ弁)制御装置を一体化したオールインワン機構のため、電源供給のみですぐに操作が可能です。位置リミット、トルク設定がボタン操作で可能です。液晶画面で開度やトルクアラームなどの状態確認が可能です。オプションの自己診断機能でトルク値、モータ電流値、動作回数を把握、予防保全を最適に行えます。オプションで「全開~全閉付近」まで高速運転、「全閉付近」低速運転といった可変速運動が可能です。

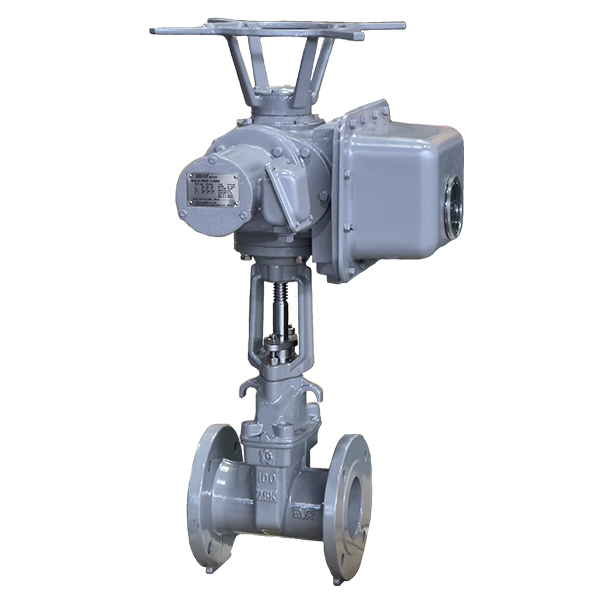

外ねじ式電動ソフトシール仕切弁

  • 外ねじ式電動ソフトシール仕切弁1
  • 外ねじ式電動ソフトシール仕切弁1
呼び径 50mm~500mm
仕様 JWWA B 120 規格準拠品
最高使用圧力 2種:0.75MPa、3種:1.0MPa

商品の特徴

電動タイプの外ねじ式ソフトシール仕切弁です。

外ねじ式電動メタルシート仕切弁

  • 外ねじ式電動メタルシート仕切弁1
  • 外ねじ式電動メタルシート仕切弁1
呼び径 50mm~900mm
仕様 JWWA B 122規格準拠品
最高使用圧力

2種:0.75MP

3種:1.0MPa

商品の特徴

JWWA B 122 規格に準拠したメ電動タイプのタルシート仕切弁のです。

電動流量調整形バタフライ弁 Flow Control

  • 電動流量調整形バタフライ弁 Flow Control1
  • 電動流量調整形バタフライ弁 Flow Control1
呼び径 100mm~1000mm
仕様 JWWA B 138 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

商品の特徴

電動タイプの流量調整バタフライ弁のです。弁体の下流側にくし歯状の切欠と多数の孔があいた調流板を取り付けることにより、水の流れを細かいジェット流に分散し、キャビテーションの発生・成長を抑制します。

電動バタフライ弁

  • 電動バタフライ弁1
  • 電動バタフライ弁1
呼び径 100mm~1000mm
仕様 JWWA B 138 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

商品の特徴

電動タイプのJWWA B138 規格バタフライ弁です。

AVKグループ製品各種

  • AVKグループ製品各種1
  • AVKグループ製品各種1

商品の特徴

AVKグループとして,水道・下水道・ガス・消防・産業用分野で御使用いただける
ISO BS DIN AWWA ASの規格品のバルブ・継手を各種取り扱っております

商品のカタログ・資料

AVK製品 総合カタログ

納入実績(地上式消火栓)

  • 納入実績(地上式消火栓)1
  • 納入実績(地上式消火栓)1

商品の特徴

沖縄県の嘉手納基地で御使用頂いている地上式消火栓です。
AWWA規格品
米軍仕様

SUS BALL補修弁

  • SUS BALL補修弁1
  • SUS BALL補修弁2
  • SUS BALL補修弁3
  • SUS BALL補修弁4
  • SUS BALL補修弁5
  • SUS BALL補修弁1
  • SUS BALL補修弁2
  • SUS BALL補修弁3
  • SUS BALL補修弁4
  • SUS BALL補修弁5
呼び径 75mm×100-400L
100mm×180-400L
仕様 JWWA 126 規格品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

4種:1.6MPa

商品の特徴

JWWA B 126規格の補修弁です。補修弁の要のボール弁体にキズに強いステンレス(SCS13)を採用したワンランク上の規格補修弁です。弁棒、グランド、ストッパー、レバー、ボルトにもステンレスを採用し、耐食性・耐久性が向上しました。※当社では耐震性向上、ウォーターハンマーによるパッキン飛び出し防止の為、上面GFタイプを標準としています。

商品のカタログ・資料

カタログ(SDJ2補-3)

取扱説明書(TE補D005-1)

技術資料(TB資D003-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

SUS BALL補修弁 呼び径150-200mm

  • SUS BALL補修弁 呼び径150-200mm1
  • SUS BALL補修弁 呼び径150-200mm2
  • SUS BALL補修弁 呼び径150-200mm3
  • SUS BALL補修弁 呼び径150-200mm4
  • SUS BALL補修弁 呼び径150-200mm1
  • SUS BALL補修弁 呼び径150-200mm2
  • SUS BALL補修弁 呼び径150-200mm3
  • SUS BALL補修弁 呼び径150-200mm4
呼び径 150mm×280、300L
200mm×360L
仕様 JWWA 126 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

商品の特徴

JWWA B 126規格に準拠した補修弁です。補修弁の要のボール弁体にキズに強いステンレス(SCS13)を採用した呼び径150mm、200mmの補修弁です。弁棒、グランド、ストッパー、レバー、ボルトにもステンレスを採用し、耐食性・耐久性が大幅にアップしました。※当社では耐震性向上、ウォーターハンマーによるパッキン飛び出し防止の為、上面GFタイプを標準としています。

商品のカタログ・資料

カタログ(SDT補-4)

取扱説明書(TE補D007-1)

技術資料(TB資D004-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

補修弁

  • 補修弁1
  • 補修弁2
  • 補修弁3
  • 補修弁4
  • 補修弁1
  • 補修弁2
  • 補修弁3
  • 補修弁4
呼び径 75mm×100-400L
仕様 JWWA 126 規格品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

商品の特徴

JWWA B 126規格の補修弁です。弁棒・グランド・ストッパー・レバー・ボルトにステンレスを採用し、耐食性・耐久性が向上しました。SUS BALL補修弁との違いは、弁体がABS樹脂製である点です。※当社では耐震性向上、ウォーターハンマーによるパッキン飛び出し防止の為、上面GFタイプを標準としています。

商品のカタログ・資料

カタログ(SDJ1補-4)

取扱説明書(TE補D005-1)

技術資料(TB資D003-1)
※取扱説明書・技術資料はSUSBALL補修弁と共通になっております。

2D CADデータ(DXF)

3D CADデータ(STEP)

流量調整形バタフライ弁 Flow Control

  • 流量調整形バタフライ弁 Flow Control1
  • 流量調整形バタフライ弁 Flow Control1
呼び径 100mm~1000mm
仕様 JWWA B 138 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

商品の特徴

JWWA B 138規格をベースに、調流機能の付いた流量調整向けのバタフライ弁です。弁体の下流側に、くし歯状の切欠と多数の孔があいた調流板を取り付けることにより、水の流れを細かいジェット流に分散し、キャビテーションの発生・成長を抑制します。

商品のカタログ・資料

カタログ(SBNC蝶-3)

2D CADデータ(DXF)

センターキャップ式バタフライ弁

  • センターキャップ式バタフライ弁1
  • センターキャップ式バタフライ弁1
呼び径 100mm~700mm
仕様 JWWA B 138 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

商品の特徴

JWWA B 138規格がベースの、操作キャップがバルブのセンターにあるバタフライ弁です。弁室の設置が用意な上、規格品と比べ高さが低く抑えられます。

商品のカタログ・資料

カタログ(SBN2蝶-3)

2D CADデータ(DXF)

バタフライ弁

  • バタフライ弁1
  • バタフライ弁2
  • バタフライ弁1
  • バタフライ弁2
呼び径 100mm~1000mm
仕様 JWWA B 138 規格品,規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

商品の特徴

JWWA B 138規格のバタフライ弁です。シンプルな構造設計なので、長年のご使用に最適です。

商品のカタログ・資料

カタログ(SBN1蝶-3)

取扱説明書(TE蝶B008-3)

2D CADデータ(DXF)

異径補修弁ステップ

  • 異径補修弁ステップ1
  • 異径補修弁ステップ2
  • 異径補修弁ステップ3
  • 異径補修弁ステップ4
  • 異径補修弁ステップ1
  • 異径補修弁ステップ2
  • 異径補修弁ステップ3
  • 異径補修弁ステップ4
呼び径 75mm×100×150L
仕様 JWWA 126 規格準拠品
最高使用圧力 2種:0.75MPa

商品の特徴

JWWA B 126規格に準拠した、異径補修弁です。上面フランジが呼び径75mm、下面フランジが呼び径100mmで、100mmの立上管に75mmの消火栓や空気弁を設置するのに最適な異径補修弁です。レバーをクワガタレバーにて対応することも可能です。※当社では耐震性向上、ウォーターハンマーによるパッキン飛び出し防止の為、上面GFタイプを標準としています。

商品のカタログ・資料

カタログ(SDI補-3)

2D CADデータ(DXF)

急速空気弁

  • 急速空気弁1
  • 急速空気弁2
  • 急速空気弁1
  • 急速空気弁2
呼び径 13mm-200mm
仕様 JWWA 137 規格品
最高使用圧力 2種:0.75MPa
3種:1.0MPa
4種:1.6MPa

商品の特徴

JWWA B 137規格の水道用急速空気弁です。呼び径25-75mmは浅層埋設に対応しており、25mmにはステンレス製で凍結破損防止機能付のボールコックが付いています。多量の吸気 又は排気を短時間で迅速に行うことができ また 少量排気も鋭敏に行えます。鉛を含む銅合金を一切使用しない鉛レス製品となっております。2017年に200mmをラインナップに追加しました。(但し、本体性能は150mmと同じ)

商品のカタログ・資料

カタログ(SAJ空-4)

取扱説明書 13-75mm(コックSCS)(TE空A044-3)

取扱説明書 100-150mm(TE空A042-2)

技術資料 25mm(TB資A014-1)

技術資料 75-150mm(TB資A017-1)

メンテナンス資料 13-25mm(TE空A043-1)

メンテナンス資料 75mm(TE空A027-1)

メンテナンス資料 100-150mm (TE空A040-1)

25mm空気弁用応急町野口金の取付手順(TE空A045-1)

2D CADデータ(DXF)

3D CADデータ(STEP)

急速空気弁(従来形)

  • 急速空気弁(従来形)1
  • 急速空気弁(従来形)1
呼び径 25mm
仕様 JWWA 137 規格品
最高使用圧力 2種:0.75MPa
3種:1.0MPa

商品の特徴

JWWA B 137規格の従来型の水道用急速空気弁です。多量の吸気 又は排気を短時間で迅速に行うことができ また 少量排気も鋭敏に行えます。低圧仕様をご希望の場合は、別途お問い合わせください。

商品のカタログ・資料

取扱説明書(TE空A051-2)

技術資料(TB資A019-1)

メンテナンス資料(TE空A050-1)

 2D CADデータ(DXF)

双口空気弁

  • 双口空気弁1
  • 双口空気弁1
呼び径

75mm-150mm

仕様 旧JIS B2063 規格品
最高使用圧力

2種:0.75MPa
3種:1.0MPa

商品の特徴

旧JIS B 2063規格の双口空気弁です。小空気孔と大空気孔が別々の弁箱に分かれ、多量吸排気、及び圧力下排気に対応しております。

商品のカタログ・資料

カタログ(B2063空20210908)

2D CADデータ(DXF)

レバー補修弁50

  • レバー補修弁501
  • レバー補修弁501
呼び径 50mm×100L
50mm×150L
仕様 JWWA 126 規格準拠品
最高使用圧力 2種:0.75MPa
3種:1.0MPa

商品の特徴

JWWA B 126規格に準拠した、JIS 50mmフランジに接続可能な補修弁です。キャメル50や急速空気弁呼び径25mm(フランジ50mm)に対応しています。50mm×100Lは上下面に、50mm×150Lは上面に接合用植込ボルトナットが付属しております。※上面GF/下面RF仕様のみとなります。

商品のカタログ・資料

カタログ(CDY補-3)

2D CADデータ(DXF)

下水道用補修弁 SCS14/FCD製

  • 下水道用補修弁 SCS14/FCD製1
  • 下水道用補修弁 SCS14/FCD製2
  • 下水道用補修弁 SCS14/FCD製1
  • 下水道用補修弁 SCS14/FCD製2
呼び径 SCS14製、FCD製
75mm×200L

SCS14製
100mm×200L

FCD製
100mm×250L

仕様 JWWA 126 規格準拠品
最高使用圧力 3種:1.0MPa

商品の特徴

JWWA B 126規格に準拠した、弁体と弁棒に下水から発生する硫化水素の腐食に強いSCS14製(SUS316)ステンレスを採用した下水配管用の補修弁です。「SCS14製」は弁箱にもSCS14製ステンレスを採用しています。管路の長寿命化に最適です。下水用空気弁等と合わせてご使用ください。※当社では耐震性向上、ウォーターハンマーによるパッキン飛び出し防止の為、上面GFタイプを標準としています。

商品のカタログ・資料

カタログ(SDW補-3)

2D CADデータ(DXF)

納入実績(ボール式逆止弁)

  • 納入実績(ボール式逆止弁)1
  • 納入実績(ボール式逆止弁)1

商品の特徴

某自動車製造工場で使われているボール式逆止弁
American AVK社製(HDL / Series 53)

HOME / 製品情報 / 製品情報

CONTACT

ご質問・お見積りのご要望がありましたら
お気軽にご相談ください。

本社・工場
tel.0749-25-2550
東京営業所
tel.03-3662-4266

拠点・営業所のご案内

メールでのお問い合わせ

CATALOG

製品カタログ、価格表、技術レポート
などをダウンロードいただけます。

カタログダウンロード

ページトップ
