下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)

  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)1
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)2
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)3
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)4
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)1
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)2
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)3
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D25形(ステンレス製/ナイロン樹脂製)4
呼び径 フランジ形:接続径50~100mm
ねじ込み形:接続ねじ R2
仕様 7.5K・10K兼用マルチフランジ形、ねじ込み形
最高使用圧力 1.0MPa

下水用空気弁 農水用空気弁 原水用空気弁

商品の特徴

下水、原水、農水、雨水用の空気弁です。ステンレス製、ナイロン樹脂製からお選びいただけます。低位置のフロートと円すい型弁箱により生まれる空気層がごみや異物をブロックし、止水不良、作動不良を防止します。7.5K、16K仕様をご希望の場合はお問い合わせください。

商品のカタログ・資料

スペースエア総合カタログ(D25空総-4)

カタログ(D25空-5)

取扱説明書(TE空A066-2)

技術資料(TB資A022-1)

排気量・吸気量特性(TB排A013-4)

2D CADデータ(DXF)
ステンレス製ナイロン樹脂製

下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)

  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)1
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)2
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)3
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)4
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)1
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)2
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)3
  • 下水・原水・農水・雨水用空気弁スペースエア Space Air D26形(ステンレス製(SCS14A製)/ナイロン樹脂製)4
呼び径

ねじ込み形:接続ねじR2(ナイロン樹脂製)
フランジ形:接続径50~75mm(ナイロン樹脂製)
         75~200mm(ステンレス製)

仕様 ねじ込み形、フランジ形
最高使用圧力 1.0MPa

※ナイロン樹脂製は2024年4月以降の販売になります。



下水用空気弁 農水用空気弁 原水用空気弁

商品の特徴

下水、原水、農水、雨水用の空気弁です。ステンレス製とナイロン樹脂製からお選びいただけます。低位置のフロートと円すい型弁箱により生まれる空気層がごみや異物をブロックし、止水不良、作動不良を防止します。7.5K、16K仕様ご希望の場合はお問い合わせください。

商品のカタログ・資料

スペースエア総合カタログ(D25空総-4)

カタログ(D26空-6)

取扱説明書(TE空A067-2)

接続径75メンテナンス資料(TE空A068)

接続径100メンテナンス資料(TE空A069)

接続径150・200メンテナンス資料(TE空A070-1)

技術資料(TB資A021-3)

排気量・吸気量特性(TB排A014-6)

2D CADデータ(DXF)
ステンレス製ナイロン樹脂製

水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)

  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)1
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)2
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)3
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)1
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)2
  • 水撃防止形空気弁ダイナミックエア Dynamic Air(ナイロン樹脂製)3
呼び径

フランジ形:接続径50、75mm
ねじこみ形 : 接続ねじ R2、R3

仕様 7.5K・10K兼用マルチフランジ形、フランジ形16K、ねじ込み形
最高使用圧力 1.6MPa



商品の特徴

ダイヤフラム構造の排気・排水機能がウォーターハンマーから空気弁や管路を保護するナイロン樹脂製空気弁です。

商品のカタログ・資料

カタログ (D70P空-4)

取扱説明書(TE空A074-1)

技術資料(TB資A023-1)

排気量・吸気量特性(TB排A016-4)

2D CADデータ(DXF)

ナイロン樹脂製空気弁エアスポット Air Spot

  • ナイロン樹脂製空気弁エアスポット Air Spot1
  • ナイロン樹脂製空気弁エアスポット Air Spot2
  • ナイロン樹脂製空気弁エアスポット Air Spot3
  • ナイロン樹脂製空気弁エアスポット Air Spot1
  • ナイロン樹脂製空気弁エアスポット Air Spot2
  • ナイロン樹脂製空気弁エアスポット Air Spot3
呼び径 DG10形 : 接続ねじ R3/4
D40形 : 接続ねじ R1、R2
仕様 ねじ込み形
最高使用圧力 DG10形: 1.0MPa
D40形: 1.6MPa

商品の特徴

農水、工業用水等に最適なナイロン樹脂製の水配管用空気弁です。圧力下排気機能だけでなく、吸排気機能も備えております。ローリングシール構造により、極低圧から高圧まで広範囲で止水性が良好です。接続ねじR2はウォーターハンマー防止構造オプションがございます。

商品のカタログ・資料

カタログ(DG10D40空-3)

DG10取扱説明書(TE空A071)
D40取扱説明書(TE空A072-1)

DG10技術資料(TB資A024)
D40技術資料(TB資A025)

DG10排気量・吸気量特性(TB排A018-4)
D40排気量・吸気量特性(TB排A017-3)

2D CADデータ(DXF)

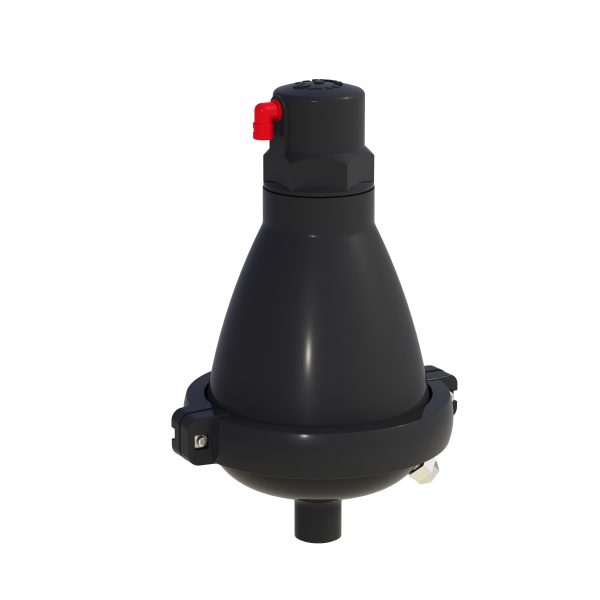

原水・農水用空気弁スペースエアミニ Space Air Mini

  • 原水・農水用空気弁スペースエアミニ Space Air Mini1
  • 原水・農水用空気弁スペースエアミニ Space Air Mini2
  • 原水・農水用空気弁スペースエアミニ Space Air Mini1
  • 原水・農水用空気弁スペースエアミニ Space Air Mini2
呼び径 フランジ形:接続径50mm、75mm
ねじこみ形 : 接続ねじ R1 1/4、R2
仕様 7.5K・10K兼用マルチフランジ形、ねじ込み形
最高使用圧力 1.0MPa

商品の特徴

原水、農水に最適な、ナイロン樹脂製の空気弁です。低位置のフロートと三角すい型弁箱により生まれる空気層がごみや異物をブロックし、止水不良、作動不良を防止します。フランジ形はフランジ口径75となっております。7.5K、16K仕様ご希望の場合はお問い合わせください。

商品のカタログ・資料

カタログ(D21空-4)

排気量・吸気量特性(TB排A015-5)

2D CADデータ(DXF)

高圧(40K)用空気弁ハイプレッシャー High Pressure

  • 高圧(40K)用空気弁ハイプレッシャー High Pressure1
  • 高圧(40K)用空気弁ハイプレッシャー High Pressure2
  • 高圧(40K)用空気弁ハイプレッシャー High Pressure1
  • 高圧(40K)用空気弁ハイプレッシャー High Pressure2
呼び径 接続ねじ R1
仕様 ねじ込み形
最高使用圧力 4.0MPa

商品の特徴

高圧(40K)用の空気弁です。高圧ポンプ周りや高圧配管に最適です。鋳鉄製で、圧力下排気機能のみとなります。

商品のカタログ・資料

カタログ(S15空-4)

取扱説明書(TE空A073)

技術資料(TB資A026)

排気量特性(TB排A020-3)

2D CADデータ(DXF)
