ステンレス製弁体収納式地下式消火栓 サスキャメル

  • ステンレス製弁体収納式地下式消火栓 サスキャメル1
  • ステンレス製弁体収納式地下式消火栓 サスキャメル2
  • ステンレス製弁体収納式地下式消火栓 サスキャメル3
  • ステンレス製弁体収納式地下式消火栓 サスキャメル4
  • ステンレス製弁体収納式地下式消火栓 サスキャメル5
  • ステンレス製弁体収納式地下式消火栓 サスキャメル1
  • ステンレス製弁体収納式地下式消火栓 サスキャメル2
  • ステンレス製弁体収納式地下式消火栓 サスキャメル3
  • ステンレス製弁体収納式地下式消火栓 サスキャメル4
  • ステンレス製弁体収納式地下式消火栓 サスキャメル5
呼び径 75mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

CAMELOGO(最新) g_type2016_d Print

商品の特徴

JWWA B 103規格をベースに、本体をステンレスにし耐食性を向上させた

ステンレス製の弁体収納式地下式消火栓です。

業界初の「弁体収納式」を採用することで製品の小形化とスムーズな流路を

確保します。

口金とキャップに80mmの段差を設け、消火の際の安全性・操作性を

最大限確保しました。

単口消火栓、排気弁付消火、空気弁付消火栓 コック付、多目的ボールコック付

の4種類をご用意しております。

●排気弁付は、圧力下排気を行うステンレス製逆流防止機能付きを採用。

●空気弁付は、JWWA B 137規格の性能のステンレス製小形急速空気弁を採用し、

   ボールコックは操作がしやすいロングレバータイプ。

※2016年度グッドデザイン特別賞〔ものづくり〕、グッドデザインベスト100を

 受賞しました。

商品のカタログ・資料

サスキャメル総合カタログ(SFAS消総190206)

カタログ(SFAS消-1)

取扱説明書(TE消F029-1)

技術資料(TB資F022-2)

排気弁部メンテナンス資料(TE空A034)

空気弁部メンテナンス資料(TE空A057)

簡易脱着式圧力計の取付手順(TE空A049-1)

水抜き栓作動原理(TE消F030-1)

グッドデザイン特別賞受賞案内

弁体収納式地下式消火栓 キャメル

  • 弁体収納式地下式消火栓 キャメル1
  • 弁体収納式地下式消火栓 キャメル2
  • 弁体収納式地下式消火栓 キャメル3
  • 弁体収納式地下式消火栓 キャメル4
  • 弁体収納式地下式消火栓 キャメル1
  • 弁体収納式地下式消火栓 キャメル2
  • 弁体収納式地下式消火栓 キャメル3
  • 弁体収納式地下式消火栓 キャメル4
呼び径 75mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

CAMELOGO(最新)

商品の特徴

JWWA B 103規格をベースに、業界初の「弁体収納式」を採用することで製品の

小形化とスムーズな流路を確保します。

口金とキャップに80mmの段差を設け、消火の際の安全性・操作性を最大限

確保しました。

単口消火栓、排気弁付消火、空気弁付消火栓 コック無、空気弁付消火栓 コック付

の4種類をご用意しております。

●排気弁付は、圧力下排気を行うステンレス製逆流防止機能付きを採用。

●空気弁付は、JWWA B 137規格の性能のステンレス製小形急速空気弁を採用。

●コック付には凍結破損防止機能付ボール弁体を採用。

2014年意匠登録済製品

商品のカタログ・資料

カタログ75mm(SFA1消-1)

取扱説明書(TE消F025-1)

技術資料(TB資F017-2)

排気弁部メンテナンス資料(TE空A034)

空気弁部メンテナンス資料(TE空A057)

水抜き栓作動原理(TE消F030-1)

弁体収納式地下式排水栓 キャメル50

  • 弁体収納式地下式排水栓 キャメル501
  • 弁体収納式地下式排水栓 キャメル501
呼び径 50mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

CAMELOGO(最新)

商品の特徴

JWWA B 103規格がベースの、50mm配管用に適した排水栓です。

業界初の「弁体収納式」を採用することで製品の小形化とスムーズな流路を確保します。

口金とキャップに80mmの段差を設け、消火の際の安全性・操作性を

最大限確保しました。

横浜市水道局の排水栓仕様書に適合しています。

地下式消火栓・給水栓としても利用可能です。

※消火栓として御使用の際は、放水量に御注意下さい。

商品のカタログ・資料

キャメル50(SFA2消-1)

B103NX 地下式消火栓

  • B103NX 地下式消火栓1
  • B103NX 地下式消火栓2
  • B103NX 地下式消火栓3
  • B103NX 地下式消火栓1
  • B103NX 地下式消火栓2
  • B103NX 地下式消火栓3
呼び径 単口 75mm
双口 100mm
仕様 JWWA B 103 規格品
最高使用圧力 0.75MPa

商品の特徴

JWWA B 103規格の消火栓です。

単口は従来型よりコンパクトになり、約4Kgの軽量化を実現しました。

口金フランジ、差し金具、押し輪、弁棒、組立ボルトはステンレス製で

十分な強度と耐久性を供えています。

ナットレス構造でステンレスボルトのかじりの心配心配がなく、

安心してメンテナンスを行えます。

商品のカタログ・資料

カタログ(SFJ2消-1)

取扱説明書(TE消F031)

技術資料(TB資F023-1)

ウォーターボール消火栓

  • ウォーターボール消火栓1
  • ウォーターボール消火栓1
呼び径 75mm
仕様 JWWA B 135 規格品
最高使用圧力 0.75MPa

商品の特徴

JWWA B 135規格のボール式消火栓です。

浅層埋設に対応することを目的に弁体をボールにすることで

高さを抑えコンパクトかつ軽量化されています。

2013年から、口金フランジをステンレス製に変更しました。

錆の抑制とスタンドパイプの使用に耐えるよう、強度アップしております。

商品のカタログ・資料

カタログ(SFB消-2)

取扱説明書(TE消F027-1)

技術資料(TB資F020-1)

SEM-N形地下式消火栓(ショート形)

  • SEM-N形地下式消火栓(ショート形)1
  • SEM-N形地下式消火栓(ショート形)2
  • SEM-N形地下式消火栓(ショート形)3
  • SEM-N形地下式消火栓(ショート形)4
  • SEM-N形地下式消火栓(ショート形)1
  • SEM-N形地下式消火栓(ショート形)2
  • SEM-N形地下式消火栓(ショート形)3
  • SEM-N形地下式消火栓(ショート形)4
呼び径 75mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

商品の特徴

JWWA B 103規格がベースの、当社オリジナルのSEM形地下式消火栓です。

SEM-N形は浅層埋設に対応しております。

消火栓下部の空気だまりを解消し管路の錆の発生を抑える排気弁付き、

JWWA B 137 口径25mmの排気性能を満たし、ボールコックは安心の

ステンレス製と凍結破損防止機能付きの空気弁付きもご用意しております。

2013年から、口金フランジをステンレス製に変更しました。

商品のカタログ・資料

カタログ(SEM消190524)

取扱説明書 単口(TE消F016-1)

取扱説明書 排気弁付(TE消F021-1)

取扱説明書 空気弁付(TE消F033)

技術資料 単口(TB資F013)

技術資料 排気弁付(TB資F016)

技術資料 空気弁付(TB資F024)

排気弁部メンテナンス資料(TE空A034)

空気弁部メンテナンス資料(TE空A043)

SEM-N形2弁式地下式双口消火栓

  • SEM-N形2弁式地下式双口消火栓1
  • SEM-N形2弁式地下式双口消火栓1
呼び径 100mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

商品の特徴

JWWA B 103規格がベースの当社オリジナル消火栓である

SEMシリーズの2弁式双口タイプです。

2本の弁棒でそれぞれ独立した構造なので、個別の操作が可能です。

2013年から、口金フランジをステンレス製に変更しました。

商品のカタログ・資料

カタログ(SEM消190524)

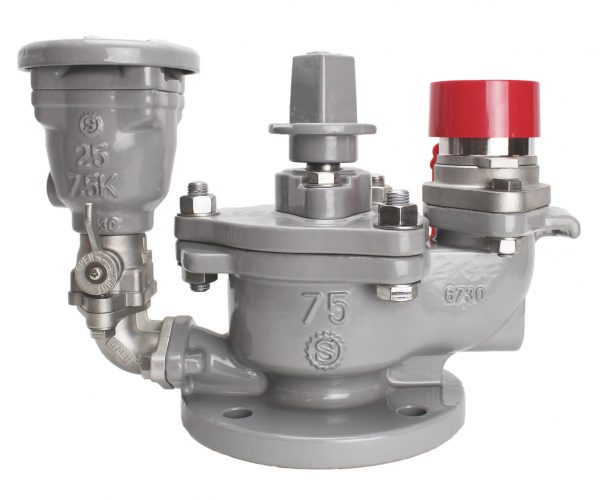

SEM-L形 地下式消火栓シリーズ(ロング形)

  • SEM-L形 地下式消火栓シリーズ(ロング形)1
  • SEM-L形 地下式消火栓シリーズ(ロング形)1
呼び径 75mm、100mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

商品の特徴

JWWA B 103規格がベースの、当社オリジナルのSEM形地下式消火栓です。

SEM-L形は高さが400mmございます。

消火栓下部の空気だまりを解消し管路の錆の発生を抑える排気弁付き、

JWWA B 137 口径25mmの排気性能を満たし

ボールコックは安心のステンレス製で凍結破損防止機能付きの

空気弁付きもご用意しております。

2013年から、口金フランジをステンレス製に変更しました。

商品のカタログ・資料

カタログ(SEM消190524)

取扱説明書(TE消F016-1)

取扱説明書 排気弁付(TE消F021-1)

取扱説明書 空気弁付(TE消F033)

技術資料(TB資F013)

技術資料 排気弁付(TB資F016)

技術資料 空気弁付(TB資F024)

排気弁部メンテナンス資料(TE空A034)

空気弁部メンテナンス資料(TE空A043)

消火栓訓練用機器 トレーニングキャメル

  • 消火栓訓練用機器 トレーニングキャメル1
  • 消火栓訓練用機器 トレーニングキャメル2
  • 消火栓訓練用機器 トレーニングキャメル1
  • 消火栓訓練用機器 トレーニングキャメル2
呼び径 75mm
仕様 JWWA B 103 規格準拠品
最高使用圧力 0.75MPa

商品の特徴

地下式消火栓を使った消火訓練に最適な消火訓練用機器です。

学校の運動場や公園等で実際に地域で設置されている

水道用地下式消火栓を用いた消火訓練が可能になります。

流入側に町野式の接続口を設けポンプ車や実際の消火栓から、

口径65Aの消防ホースで水を送ることが可能です。

※必要な時だけ必要な期間使えるレンタルサービスも行っております。

商品のカタログ・資料

カタログ(SFAT消-1)

取扱説明書(TE消F026-2)

ステンレス製地上式消火栓

  • ステンレス製地上式消火栓1
  • ステンレス製地上式消火栓1
呼び径 75mm、100mm
仕様 仕様書品
最高使用圧力 0.75MPa

商品の特徴

地上部は ステンレス材を使用しておりますので美観に優れ

高い耐食性能を備えており長期間安心してご使用いただけます。

本体は単口・打倒式単口・回転式単口・回転打倒式単口・

双口・打倒式双口の種類がございます。

弁体は引抜式となっており地下埋設部のコンクリート等を

壊すことなく 弁体の修理を行うことができます。

また弁箱に凍結防止用の排水装置が付いており冬期でも

安心してご使用いただけます。

商品のカタログ・資料

取扱説明書(TE消F032)

技術資料(TB資F025)

地上式消火栓

  • 地上式消火栓1
  • 地上式消火栓1
呼び径 75mm、100mm
仕様 仕様書品
最高使用圧力 0.75MPa

商品の特徴

本体は打倒式単口・回転式打倒式単口・打倒式双口・

回転式打倒式双口の種類がございます。

弁体は引抜式となっており地下埋設部のコンクリート等を

壊すことなく 弁体の修理を行うことができます。

また、弁箱に凍結防止用の排水装置が付いており冬期でも

安心してご使用いただけます。

商品のカタログ・資料

取扱説明書(TE消F032)

技術資料(TB資F025)
