ステンレス製仕切弁 SUSGATE

  • ステンレス製仕切弁 SUSGATE1
  • ステンレス製仕切弁 SUSGATE2
  • ステンレス製仕切弁 SUSGATE3
  • ステンレス製仕切弁 SUSGATE1
  • ステンレス製仕切弁 SUSGATE2
  • ステンレス製仕切弁 SUSGATE3
呼び径 75mm~200mm
仕様 JWWA B 122 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa



ステンレス製仕切弁 SUS仕切弁 サスゲート

商品の特徴

JWWA B 122規格をベースに本体をオールステンレス製にしたメタルシート仕切弁です。耐食性・耐久性に優れ、海沿い・露出配管・屋外配管等に長期間安心してご使用いただけます。ロストワックス鋳造法で美しい外観とともに品質が向上しています。

商品のカタログ・資料

カタログ(SUS仕-4)

取扱説明書(TE仕H004-3)

技術資料(TB資H002-1)

2D CADデータ(DXF)

3D CADデータ(STEP)
75100150200

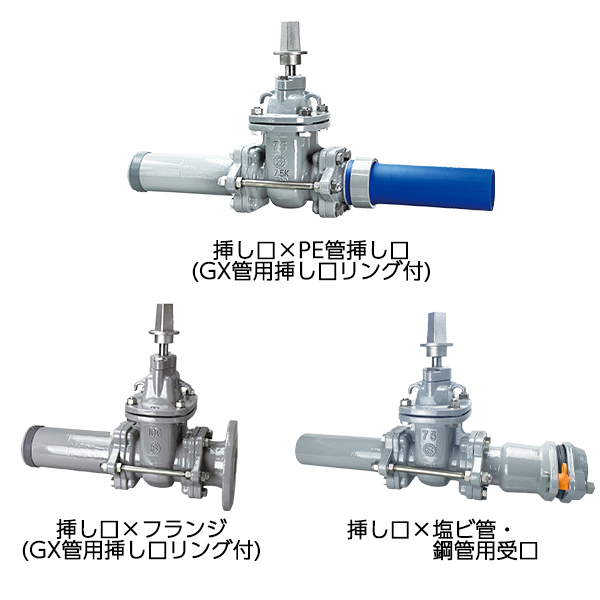

フランジレスメタルシート仕切弁 挿し口タイプ

  • フランジレスメタルシート仕切弁 挿し口タイプ1
  • フランジレスメタルシート仕切弁 挿し口タイプ2
  • フランジレスメタルシート仕切弁 挿し口タイプ3
  • フランジレスメタルシート仕切弁 挿し口タイプ4
  • フランジレスメタルシート仕切弁 挿し口タイプ5
  • フランジレスメタルシート仕切弁 挿し口タイプ1
  • フランジレスメタルシート仕切弁 挿し口タイプ2
  • フランジレスメタルシート仕切弁 挿し口タイプ3
  • フランジレスメタルシート仕切弁 挿し口タイプ4
  • フランジレスメタルシート仕切弁 挿し口タイプ5
呼び径

75mm~300mm(挿し口×挿し口)
75mm~100mm(挿し口×フランジ)
75mm(挿し口×塩ビ管受口・挿し口×PE管挿し口)

仕様 JWWA B 122 規格準拠品
最高使用圧力

2種:0.75MPa(挿し口×フランジ・挿し口×塩ビ管受口・挿し口×PE管挿し口)
3種:1.0MPa(挿し口×挿し口・挿し口×フランジ)

※挿し口×PE管挿し口は2024年夏頃販売予定

用メタルシート仕切弁 バルブ フランジなし

商品の特徴

準JWWA B 122規格の仕切弁です。挿し口×挿し口タイプは、メタルシート仕切弁を各種鋳鉄管にフランジレスにて接続することが可能になりました。GX形鋳鉄管にはG-Link・P-Linkを、K形鋳鉄管には離脱防止押輪を使用することで、管路の耐震性を向上することができます。
挿し口×フランジタイプは、PE管・塩ビ管・鋼管等へのフランジを使った変換接続が可能です。
挿し口×塩ビ管受口タイプは、硬質塩化ビニル管や鋼管を直接バルブに挿入し接合が可能です。
ご要望に応じて各種耐震鋳鉄管用「挿し口リング」の製品への取付を弊社工場で行っております。施工現場での取付が不要となります。

(公社)日本水道協会検査員様立ち合いのもと、JWWA B 120 水道用ソフトシール仕切弁GX形継手の性能試験を、両挿し口にGX形ダクタイル鋳鉄管P-Link、G-Linkを接合して実施し、合格しております。
(代表呼び径にて実施)

商品のカタログ・資料

フランジレスメタルシート仕切弁総合カタログ(SHM-T仕総3)

カタログ(SHM仕-12)

取扱説明書(TE仕H005)

技術資料(TB資H003-2)

2D CADデータ(DXF)

3D CADデータ(STEP)
挿し口×挿し口 75100150200250300
挿し口×フランジ 75100
挿し口×塩ビ管受口 75
挿し口×PE管挿し口 75



フランジレスメタルシート仕切弁 PE管挿し口タイプ

  • フランジレスメタルシート仕切弁 PE管挿し口タイプ1
  • フランジレスメタルシート仕切弁 PE管挿し口タイプ2
  • フランジレスメタルシート仕切弁 PE管挿し口タイプ3
  • フランジレスメタルシート仕切弁 PE管挿し口タイプ4
  • フランジレスメタルシート仕切弁 PE管挿し口タイプ1
  • フランジレスメタルシート仕切弁 PE管挿し口タイプ2
  • フランジレスメタルシート仕切弁 PE管挿し口タイプ3
  • フランジレスメタルシート仕切弁 PE管挿し口タイプ4
呼び径

50mm~75mm(PE管挿し口×PE管挿し口・PE管挿し口×フランジ)
75mm(PE管挿し口×挿し口)

仕様 JWWA B 122 規格準拠品
最高使用圧力

2種:0.75MPa(PE管挿し口×PE管挿し口・PE管挿し口×フランジ)
3種:1.0MPa(PE管挿し口×挿し口)

※2024年夏頃販売開始予定

商品の特徴

準JWWA B 122規格の仕切弁です。メタルシート仕切弁を各種鋳鉄管にフランジレスにて接続することが可能になりました。
JWWA K 144規格の耐震性に優れた水道配水用ポリエチレン管をボルトレスしたメタルシート仕切弁です。EF接合で配管可能です。
PE管挿し口×フランジタイプは、PE管・塩ビ管・鋼管等へのフランジを使った変換接続が可能です。
PE管挿し口×挿し口タイプは、GX形鋳鉄管にはG-Link・P-Linkを、K形鋳鉄管には離脱防止押輪を使用することで、管路の耐震性を向上することができます。
挿し口タイプに限り、ご要望に応じて各種耐震鋳鉄管用「挿し口リング」の製品への取付を弊社工場で行っております。施工現場での取付が不要となります。

(公社)日本水道協会検査員様立ち合いのもと、JWWA B 120 水道用ソフトシール仕切弁GX形継手の
性能試験を、両挿し口にGX形ダクタイル鋳鉄管P-Link、G-Linkを接合して実施し、合格しております。
(代表呼び径にて実施)

商品のカタログ・資料

フランジレスメタルシート仕切弁総合カタログ(SHM-T仕総3)

カタログ(SHM仕)

取扱説明書

技術資料

2D CADデータ(DXF)

3D CADデータ(STEP)
PE管挿し口×PE管挿し口 5075
PE管挿し口×フランジ 5075
PE管挿し口×挿し口 75



SHJグレート形仕切弁(鉛レス仕切弁)

  • SHJグレート形仕切弁(鉛レス仕切弁)1
  • SHJグレート形仕切弁(鉛レス仕切弁)1
呼び径 50mm~300mm
仕様 JWWA B 122 規格準拠品
最高使用圧力

2種:0.75MPa
3種:1.0MPa

道用メタルシート仕切弁 バルブ ベア入り仕切弁

商品の特徴

準JWWA B 122規格の仕切弁です。内外面にエポキシ樹脂粉体塗装を施し、弁棒・キャップ・締付ボルトにステンレスを使用し耐食性が向上しています。
弁座とめねじこまに鉛レス銅合金ビワライト(CAC411)を採用している、鉛レス対応品です。
樹脂製スラストベアリングにより開閉操作がスムーズに行えます。

商品のカタログ・資料

カタログ(SHJ仕-3)

取扱説明書(TE仕H002-5)

技術資料(TB資H001-3)

2D CADデータ(DXF)

SHグレート形仕切弁

  • SHグレート形仕切弁1
  • SHグレート形仕切弁1
呼び径 350mm~500mm
仕様 旧 JIS B 2062 規格準拠品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用メタルシート仕切弁 大口径 バルブ

商品の特徴

弁棒ツバの上下にボールベアリングを装着した低トルクで快適な操作性を実現した安心のメタルシート仕切弁です。ボールベアリングは密閉されており、高性能リチュームグリースにより長年快適に操作していただけます。

商品のカタログ・資料

カタログ(SH仕-4)

取扱説明書(TE仕W004-7)

技術資料(TB資W001-3)

2D CADデータ(DXF)

メタルシート仕切弁

  • メタルシート仕切弁1
  • メタルシート仕切弁1
呼び径 50mm~500mm
仕様 JWWA B 122 規格品
最高使用圧力

2種:0.75MPa

3種:1.0MPa

水道用 バルブ

商品の特徴

JWWA B 122 規格のメタルシート仕切弁です。呼び径300mm以下は弁棒・締付ボルトにステンレスを採用し、耐久性・耐食性が向上しています。内外面に標準でエポキシ樹脂粉体塗装を施しており、錆等の発生が抑えられ赤水防止に最適です。

商品のカタログ・資料

カタログ(B122仕-3)

取扱説明書 SHJ形 50-200mm(TE仕H003-4)

取扱説明書 250-500mm(TE仕H001-6)

2D CADデータ(DXF)

ギア付仕切弁

  • ギア付仕切弁1
  • ギア付仕切弁1
呼び径 600mm~900mm
仕様 JWWA B 131 規格品、規格準拠品
最高使用圧力 2種:0.75MPa

商品の特徴

JWWA B 131規格に準拠したメタルシート仕切弁です。
